一、概述
硬齿面减速器主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准 (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;
1.性能特点
(1)中心距.公称传动比等主要参数均经优化设计,主要零、部件—里换性好
(2)齿轮均采用优质合金钢经渗碳、淬火而成.齿面硬度达54~62HRC
(3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪声低。
(4)一般采用油池润滑.自然冷却,当热功率不能满足时,可采用循环油涧滑或风扇。冷却盘管冷却。
2、应用范围
(1)输入转速一般n、≤1500r/min.
(2)齿轮传动圆周速度不大于20mis。
(3)工作环境—40_50~'C.如果低于0℃.启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
(4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
二、选用方法
1、已知参数和条件
原动机名称,功率P1= kW 转速n1= r/min
工作机名称,功率P2= kW 转速n2= r/min
要求的传动比i=n、/n,
每天工作小时数 h,每小时启动次数 次,每小时运转周期 %.
负荷特点(平稳、冲击、严重冲击).可靠度要求(一般、较高、高)
环境温度 ℃,现场散热条件,冷却水温度 ℃
联轴器型式.齿轮轴轴伸上是否还要承受其他附加力
装配方式 型,输出轴旋向(双向旋转时请说明主旋向)
有无其他特殊要求
2、按额定功率选择规格型号
平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次.允许启动转矩为工作转矩的2倍。单向运转,单对齿轮的接触强度安全系数约为1,失效概率小于或等于1%等条件计算确定的,,齿轮箱双向运转时.需视情况将PA乘上0.8—1.0的系数, 当反向载荷大,换向频繁、选用的可靠度系数K。较低时.系数取较小值.反之取较大值,、
所选齿轮箱的额定功率必须满足:P(:二P:KAK;K。≤PA
式中:
Pc—计算功率
P2—工作机功率
KA—使用系数.
KS—启动系数
KR—可靠度系数
3、按许用热功率校核
平行轴系列齿轮箱的许用热功率P,适用于环境温度20C.每小时100%连续运转和功率利用率(P2/P1·100%)为100%的情况,条件不同时须进行修正。

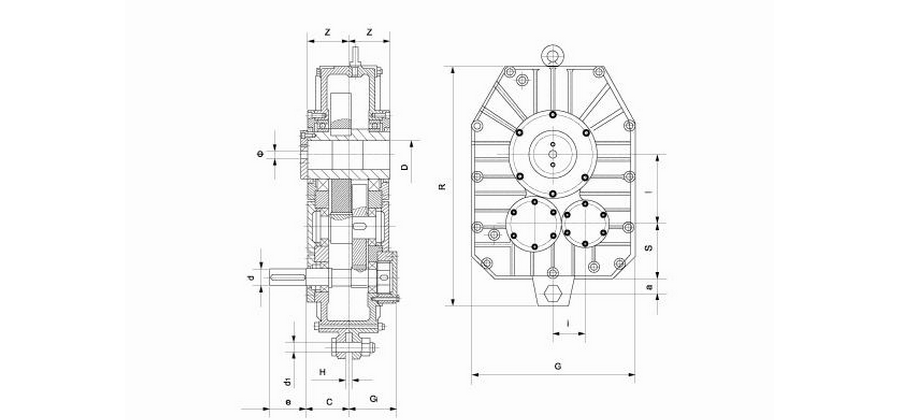

三、外形安装方式:
了解详细规格及基本参数详情
机型
Type
|
Z |
Ø |
D |
d |
d1 |
H |
e |
c |
Gi |
R |
L |
G |
S |
a |
i |
ZJY106 |
67 |
11 |
45 |
24 |
16 |
9 |
50 |
83 |
88 |
315 |
103.0 |
240 |
80 |
40 |
50 |
ZJY125 |
76 |
13 |
55 |
38 |
16 |
12 |
60 |
78 |
100 |
378 |
120.0 |
270 |
102 |
48 |
55 |
ZJY150 |
85 |
13 |
60 |
38 |
16 |
12 |
80 |
98 |
110 |
445 |
144.3 |
330 |
105 |
53 |
65 |
ZJY180 |
100 |
17 |
70 |
42 |
30 |
17 |
110 |
117 |
133 |
539 |
174.3 |
396 |
145 |
65 |
80 |
ZJY212 |
120 |
13 |
85 |
48 |
20 |
20 |
110 |
121 |
156 |
625 |
204.7 |
477 |
160 |
70 |
95 |
ZJY250 |
150 |
26 |
100 |
55 |
24 |
18 |
110 |
165 |
164.5 |
740 |
241.4 |
570 |
195 |
70 |
125 |
ZJY300 |
164 |
32 |
120 |
65 |
20 |
20 |
140 |
182 |
185 |
840 |
288.6 |
660 |
210 |
75 |
130 |
注:入轴和空心轴配键按GB/T1096-2003选用
减速机的承载能力
额定输出扭矩
规格
Specs
|
106 |
125 |
150 |
180 |
212 |
250 |
300 |
扭矩(N.m)
Torque(N.m)
|
750 |
1250 |
2120 |
3550 |
6000 |
10000 |
14720 |
重量(kg)
Weight(kg)
|
27 |
40 |
40 |
110 |
173 |
250 |
380 |
公称输入功率P1
公称传动比i
Nominal
drive
ratio i
|
公称转速r/min
|
规格Specs |
输入n1
input n1
|
输出n2
Output n2
|
106 |
125 |
150 |
180 |
212 |
250 |
300 |
公称输入功率PA KW Nominal input PA KW |
10 |
1500
1000
750
|
150
100
75
|
12
8.2
6.2
|
19
13
9.8
|
33
22
17
|
56
38
29
|
92
62
47
|
157
105
79
|
225
150
113
|
11.2 |
1500
1000
750
|
134
89
67
|
11
7.4
5.6
|
17
11
8.5
|
30
20
15
|
51
34
26
|
83
56
42
|
137
92
69
|
206
138
104
|
12.5 |
1500
1000
750
|
120
80
60
|
9.7
6.5
4.9
|
15
10
7.6
|
27
18
14
|
46
31
23
|
76
51
39
|
125
83
63
|
179
119
90
|
14 |
1500
1000
750
|
107
71
54
|
8.2
5.5
4.1
|
14
9.4
7.1
|
24
16
12
|
39
26
20
|
65
43
33
|
107
71
54
|
162
108
82
|
16 |
1500
1000
750
|
94
62
47
|
7.3
4.9
3.7
|
12
8.5
6.1
|
21
14
11
|
35
24
18
|
58
39
30
|
98
64
48
|
148
98
74
|
18 |
1500
1000
750
|
83
56
42
|
6.4
4.3
3.3
|
11
7.3
5.5
|
18
12
9
|
31
21
16
|
51
34
26
|
86
58
44
|
131
88
66
|
20 |
1500
1000
750
|
75
50
38
|
6
4
3.1
|
10
6.7
5.1
|
17
11
8.6
|
27
18
14
|
45
30
23
|
77
52
39
|
117
78
59
|
22.4 |
1500
1000
750
|
67
44
33
|
5.2
3.5
2.6
|
8.7
5.9
4.4
|
15
10
7.5
|
25
17
13
|
42
28
21
|
72
48
36
|
103
69
52
|
25 |
1500
1000
750
|
60
40
30
|
4.6
3.1
2.3
|
7.6
5.1
3.8
|
14
9.4
7.1
|
22
15
11
|
37
25
19
|
63
42
32
|
90
60
46
|
|
