硬齿面圆柱齿轮减速器
一、概述
硬齿面减速器主要包括平行轴系列和垂直轴系列．平行轴减速器是按国家标准 (JB／T8853—200。1)生产，产品经优化设计。具有国际八十年代先进水平，它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列，垂直轴减速器是按国家标准(』B／T9002—1999)生产．用于输入轴与输出轴呈垂直方向布置的传动装置．它主要包括DBY、DCY和DFY三大系列；
1．性能特点
(1)中心距．公称传动比等主要参数均经优化设计，主要零、部件—里换性好
(2)齿轮均采用优质合金钢经渗碳、淬火而成．齿面硬度达54～62HRC
(3)体积小、重量轻、精度高、承载能力大、效率高，寿命长，可靠性高、传动平稳、噪声低。
(4)一般采用油池润滑．自然冷却，当热功率不能满足时，可采用循环油涧滑或风扇。冷却盘管冷却。
2、应用范围
(1)输入转速一般n、≤1500r／min．
(2)齿轮传动圆周速度不大于20mis。
(3)工作环境—40_50~'C．如果低于0℃．启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
(4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
二、选用方法
1、已知参数和条件
原动机名称，功率P1= kW 转速n1= r／min
工作机名称，功率P2= kW 转速n2= r／min
要求的传动比i=n、／n，
每天工作小时数 h，每小时启动次数 次，每小时运转周期 ％．
负荷特点(平稳、冲击、严重冲击)．可靠度要求(一般、较高、高)
环境温度 ℃，现场散热条件，冷却水温度 ℃
联轴器型式．齿轮轴轴伸上是否还要承受其他附加力
装配方式 型，输出轴旋向(双向旋转时请说明主旋向)
有无其他特殊要求
2、按额定功率选择规格型号
平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳，每天工作时间小于或等于10h，每小时启动不超过5次．允许启动转矩为工作转矩的2倍。单向运转，单对齿轮的接触强度安全系数约为1，失效概率小于或等于1％等条件计算确定的，，齿轮箱双向运转时．需视情况将PA乘上0．8—1．0的系数， 当反向载荷大，换向频繁、选用的可靠度系数K。较低时．系数取较小值．反之取较大值，、
所选齿轮箱的额定功率必须满足：P(：二P：KAK；K。≤PA
式中：
Pc—计算功率
P2—工作机功率
KA—使用系数．
KS—启动系数
KR—可靠度系数
3、按许用热功率校核
平行轴系列齿轮箱的许用热功率P，适用于环境温度20C．每小时100％连续运转和功率利用率(P2／P1·100％)为100％的情况，条件不同时须进行修正。

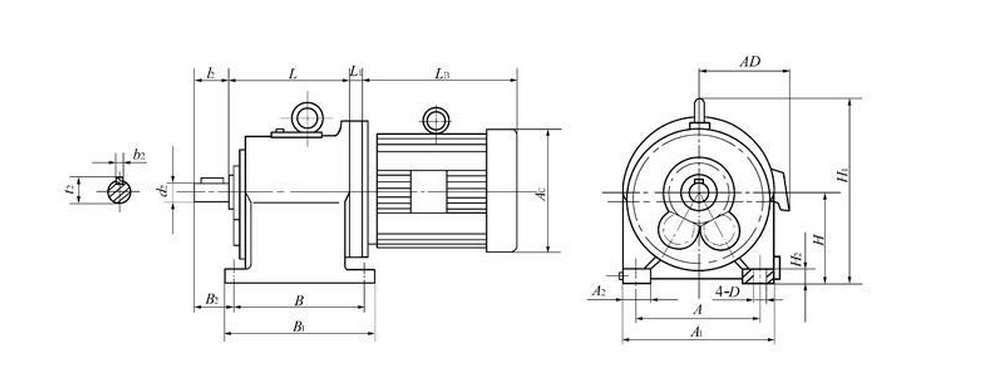

三、TY硬齿面减速机外形安装图：
减速机的外形尺寸及安装尺寸
| 规格 |
d2
(m6)
|
L2 |
b2 |
t2 |
H |
L1 |
H1 |
B2 |
B |
B1 |
A |
A1 |
A2 |
H2 |
D |
重量
（Kg）
|
润滑油量（L) |
| 50 |
24 |
36 |
8 |
27 |
112 |
178 |
230 |
47 |
180 |
220 |
160 |
200 |
40 |
25 |
12 |
25 |
0.6 |
| 63 |
25 |
42 |
8 |
28 |
132 |
206 |
271 |
60 |
205 |
245 |
160 |
200 |
40 |
25 |
14.5 |
32 |
0.9 |
| 80 |
35 |
58 |
10 |
38 |
180 |
238 |
362 |
81 |
240 |
290 |
210 |
260 |
50 |
30 |
18.5 |
46 |
1.6 |
| 100 |
45 |
82 |
14 |
48.5 |
200 |
261 |
398 |
103 |
275 |
330 |
260 |
320 |
60 |
40 |
24 |
75 |
1.8 |
| 112 |
50 |
82 |
14 |
53.5 |
225 |
273 |
438 |
98 |
285 |
350 |
285 |
350 |
65 |
40 |
24 |
88 |
2.5 |
| 125 |
55 |
82 |
16 |
59 |
250 |
295 |
480 |
99 |
320 |
390 |
310 |
385 |
75 |
50 |
28 |
99 |
3.1 |
| 140 |
65 |
105 |
18 |
69 |
265 |
312 |
492 |
127 |
350 |
420 |
350 |
420 |
75 |
50 |
35 |
155 |
3.8 |
| 160 |
75 |
105 |
20 |
79.5 |
315 |
337 |
585 |
118 |
385 |
480 |
380 |
480 |
100 |
60 |
42 |
184 |
5.9 |
| 180 |
85 |
130 |
22 |
90 |
355 |
368 |
638 |
141 |
405 |
500 |
425 |
535 |
110 |
70 |
42 |
257 |
7.5 |
| 200 |
95 |
130 |
25 |
100 |
375 |
394 |
689 |
147 |
425 |
530 |
480 |
590 |
110 |
70 |
42 |
315 |
9.2 |
| 224 |
100 |
165 |
28 |
106 |
425 |
440 |
770 |
185 |
460 |
560 |
515 |
655 |
140 |
80 |
48 |
428 |
12 |
| 250 |
110 |
165 |
28 |
116 |
475 |
472 |
875 |
191 |
480 |
580 |
585 |
725 |
140 |
80 |
48 |
593 |
18.3 |
| 代号 |
电机机座号 |
| 80 |
90S |
90L |
100L |
112M |
132S |
132M |
160M |
160L |
180M
|
180L |
200L |
225S |
225M |
250M |
280S |
280M |
| AC |
165 |
175 |
175 |
205 |
250 |
270 |
270 |
325 |
325 |
360 |
360 |
400 |
450 |
450 |
495 |
555 |
555 |
| AD |
150 |
155 |
155 |
180 |
190 |
210 |
210 |
255 |
255 |
285 |
285 |
310 |
345 |
345 |
385 |
410 |
410 |
| L |
50 |
413 |
428 |
463 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 63 |
445 |
456 |
481 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 80 |
-- |
483 |
508 |
554 |
574 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 100 |
-- |
499 |
524 |
581 |
601 |
644 |
704 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 112 |
-- |
503 |
528 |
573 |
593 |
633 |
708 |
793 |
838 |
863 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
| 125 |
-- |
-- |
-- |
591 |
611 |
685 |
730 |
803 |
853 |
877 |
945 |
-- |
-- |
-- |
-- |
-- |
-- |
| 140 |
-- |
-- |
-- |
602 |
622 |
712 |
747 |
824 |
869 |
894 |
934 |
999 |
-- |
-- |
-- |
-- |
-- |
| 160 |
-- |
-- |
-- |
621 |
641 |
696 |
741 |
847 |
892 |
917 |
957 |
1091 |
1067 |
1092 |
-- |
-- |
-- |
| 180 |
-- |
-- |
-- |
654 |
674 |
744 |
789 |
874 |
919 |
944 |
984 |
1047 |
1094 |
1119 |
-- |
-- |
-- |
| 200 |
-- |
-- |
-- |
685 |
704 |
776 |
821 |
930 |
975 |
1010 |
1050 |
1115 |
1160 |
1185 |
1395 |
1480 |
1530 |
| 224 |
-- |
-- |
-- |
-- |
-- |
802 |
857 |
965 |
1010 |
1045 |
1085 |
1150 |
1223 |
1243 |
1431 |
1516 |
1566 |
| 250 |
-- |
-- |
-- |
-- |
-- |
842 |
897 |
1006 |
1051 |
1076 |
1116 |
1181 |
1265 |
1285 |
1473 |
1572 |
1622 |
减速机的公称传动比和公称输入功率P1(N1=1500r/min)
| 公称转动比i |
规格 |
| 50 |
63 |
80 |
100 |
112 |
125 |
140 |
160 |
180 |
200 |
224 |
250 |
| 公称输入功率P1(KW) |
| 14 |
1.1 |
1.5 |
3 |
5.5 |
7.5 |
11 |
15 |
22 |
37 |
45 |
55 |
90 |
| 16 |
0.75 |
1.5 |
2.2 |
5.5 |
7.5 |
11 |
15 |
18.5 |
30 |
37 |
55 |
75 |
| 18 |
0.75 |
1.1 |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
30 |
37 |
45 |
75 |
| 20 |
0.75 |
1.1 |
1.5 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
55 |
| 22.4 |
0.55 |
1.1 |
1.5 |
3 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
55 |
| 25 |
0.55 |
0.75 |
1.5 |
3 |
5.5 |
7.5 |
11 |
11 |
22 |
30 |
37 |
55 |
| 28 |
0.55 |
0.75 |
1.5 |
3 |
4 |
5.5 |
7.5 |
11 |
18.5 |
22 |
30 |
45 |
| 31.5 |
-- |
0.75 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
37 |
| 35.5 |
-- |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
37 |
| 40 |
-- |
0.55 |
1.1 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
| 45 |
-- |
-- |
-- |
1.5 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
| 50 |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
5.5 |
11 |
15 |
18.5 |
22 |
| 56 |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
| 63 |
-- |
-- |
-- |
-- |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| 71 |
-- |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
7.5 |
-- |
11 |
18.5 |
| 80 |
-- |
-- |
-- |
-- |
1.5 |
2.2 |
3 |
4 |
5 |
7.5 |
11 |
15 |
| 90 |
-- |
-- |
-- |
-- |
-- |
-- |
3 |
4 |
4 |
7.5 |
11 |
15 |
| 100 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
3 |
4 |
5.5 |
7.5 |
11 |
|
